4. РАДИОСИГНАЛЫ ДЛЯ ИЗМЕРЕНИЙ И ПЕРЕДАЧИ ИНФОРМАЦИИ

        Электромагнитные колебания и волны. Измерения основаны на использовании периодических колебательных процессов. Простейшими являются гармонические (синусоидальные) колебания, описываемые уравнением
u = Usin(wt+jo).
      В этой формуле u - текущее значение колебаний, U - амплитуда;
остальные величины:
w - круговая частота, f - частота, T - период, j - фаза, jo-начальная фаза.
      Эти величины связаны соотношениями:
w = 2pf , j = (wt+jo), f = 1/T.
      Колебания электрического и магнитного полей образуют электромагнитное поле.
Распространяющееся в пространстве электромагнитное поле называют электромагнитными волнами. Волна за время T со скоростью c проходит путь
l, называемый длиной волны:
l = cT = c/f
Условия распространения, технические возможности генерирования и приема существенно зависят от длины (частоты) волн. Субмиллиметровые и более длинные волны обычно называют радиоволнами. По длинам электромагнитные колебания делят на диапазоны
(табл. 5).

Таблица 5

Классификация электромагнитных волн по диапазонам

Диапазон волн Длина волн Частота
Сверхдлинные >10 км <30 кГц
Длинные 1-10 км 300-30 кГц
Средние 100-1000 м 3-0,3 МГц
Короткие 10-100 м 30-3 МГц
УКВ – Метровые 1-10 м 300-30 МГц
УКВ – Дециметровые 1-10 дм 3000-300 МГц
УКВ – Сантиметровые 1-10 см 30-3 ГГц
Миллиметровые 1-10 мм 300-30 ГГц
Субллиметровые 0,1-1 мм 300-3000 ГГц
Инфракрасные и световые <0,1 мм >3000 ГГц

        Волны одинаковой длины, сохраняющие постоянство разности фаз, называют когерентными. Когерентные волны образуют из колебаний, генерированных в одном генераторе. Электромагнитные колебания являются поперечными, так как взаимно-перпендикулярные векторы напряженностей электрического и магнитного полей лежат в плоскости, перпендикулярной к направлению распространения волны. Обозначим эту плоскость через П. Если колебания проекции напряженности электрического вектора на плоскость П происходят в одном направлении, то говорят, что имеет место линейная поляризация. При сложении двух когерентных линейно поляризованных во взаимно-перпендикулярных направлениях колебаний образуется эллиптически поляризованная волна, в которой проекция конца электрического вектора в плоскости П перемещается по эллипсу. Если амплитуды волн равны, а фазы сдвинуты на p/2, то эллипс переходит в окружность и поляризация, как это имеет место в GPS и ГЛОНАСС, становится круговой.
        Модуляция колебаний.
        Для измерений расстояний формируют специальные дальномерные коды, представляющие собой псевдослучайные чередования нулей и единиц. Такие коды
вырабатывают на спутниках и в приемнике пользователя. Со спутника их передают на Землю. Для переноса на Землю их встраивают в колебания высокой частоты, излучаемые передатчиком КА и называемые несущими. Кроме того в несущий сигнал необходимо встроить все передаваемые со спутника данные. Этого достигают изменением, иначе модуляцией, по закону передаваемой информации какого-нибудь параметра колебаний - фазы, частоты или амплитуды. Соответственно модуляция называется фазовой, частотной или амплитудной (ФМ, ЧМ или АМ). В ГЛОНАСС и GPS имеет место особый способ ФМ - манипуляция фазы - в момент смены в коде 0 на 1 или 1 на 0 фаза несущего колебания перебрасывается на 180° (рис. 4)

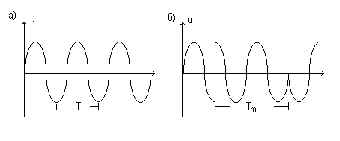

      Рис. 4. Фазовая модуляция а) несущий сигнал с периодом колебаний Т; б) модулированный сигнал, Tm -- промежуток времени между смежными перебросами фазы на 180°

      Подобным образом со спутников передается вся информация. Данные предварительно преобразуют в двоичный код и в моменты смены в кодах 0 на 1 или 1 на 0 фаза несущего колебания перебрасывается на 180°.
Важно отметить, что фазовой модуляцией изменяется частотный спектр сигнала. Так, если немодулированные колебания (рис. 4а) происходят с одной частотой f = 1/T, то модулированные колебания (рис. 4б) содержат множество частот, расположенных по обе
стороны от несущей частоты. Общая мощность сигнала частоты f при этом резко уменьшается, перераспределяясь по всему спектру. В аппаратуре пользователя сигналы дальномерных кодов и других данных для дальнейшей их обработки выделяют демодуляцией (детектированием) - процессом обратным модуляции.
        Сигналы, передаваемые со спутников.
На схеме рис. 5 показано, как в GPS формируются сигналы, а в табл. 6 приведены их характеристики.

Рис. 5. Схема образования радиосигналов в КА GPS







         В GPS на каждом спутнике имеется эталонный генератор основной частоты fо = 10,23 МГц, из колебаний которого образуются сигналы, обозначаемые как L1 и L2. Они используются в качестве несущих для передачи кодов и посылки данных, а также для наиболее точных измерений дальностей фазовым методом. Их частоты и длины волн соответственно равны
fL1 = 154 fо,     fL2 = 120 fо,      l1 = 19,0 см,     l2 = 24,4 см
        Для определений дальностей генерируют коды двух типов - P и C/A. Код P трактуется как
точный (Precision) или защищенный (Protected). Он предназначен для военных.
Для остальных пользователей в любое время может быть введен режим избирательного доступа SA (Selective Availability), при котором с целью понижения точности измерений преднамеренно накладываются флюктуации на фазу дальномерного кода и вносятся дополни-тельные погрешности в эфемеридную информацию. В GPS предусмотрена еще одна мера защиты сигнала от несанкционированного пользователя - режим дополнительного шифрования AS (Anti Spoofing), когда P-код при помощи нелинейной функции W(t) переводится в новый Y-код. В аппаратуре военных пользователей функция W(t) известна и используется при демодуляции Y-кода.
C/A-код разработан для гражданского пользователя. Его определяют как грубый (Coarse
Aquisition), легко доступный (Clear Accessible), легко обнаруживаемый (Clear Aquisition),
гражданский (Civil Application) или стандартный (S - Standard).
Несущий сигнал L1 одновременно модулирован обоими C/A и P кодами, но фазы этих модуляций сдвинуты относительно друг друга на 90о. Сигнал L2 модулирован P-кодом и не несет C/A-кода. Оба сигнала L1 и L2 модулированы также данными, посылаемыми с КА. Модуляция такая же - ФМ. Поток сообщений каждого спутника состоит из 25 блоков по 1500 бит. Каждый блок разбит на 5 подблоков по 300 бит. Трансляция подблока занимает 6 с, блока - 30 с, всего сообщения - 12,5 минут. В каждом подблоке 10 слов по 30 бит, из которых первое слово содержит телеметрическую информацию, а второе - метки времени. За этими словами в подблоках 2 и 3 - эфемериды с кеплеровыми элементами орбиты спутника (они действительны лишь на короткое время для части его орбиты). Указанные подблоки повторяют в каждом блоке. Подблоки 4 и 5 несут данные о поправках на влияние ионосферы, параметры шкалы времени данного КА, сведения о здоровье спутника, а также альманах - сборник менее точных данных о местонахождении всех спутников. Альманах нужен для планирования и проектирования измерений. Информация подблоков 4 и 5 разделена на 25 страниц, передается постранично и
повторяется через 12,5 минут. Наиболее важные сведения потока сообщений обычно обновляют через каждые 4 часа. В GPS все спутники работают на одних и тех же частотах, но каждый имеет свой код. Разделение сигналов кодовое.
        В ГЛОНАСС все сигналы модулированы одними и теми же высокой (ВТ) или стандартной (СТ) точности кодами. Каждый спутник работает на собственных частотах. Разделение сигналов частотное. Значения частот:

fL1 = f01 + K Df1,           fL2 = f02 + K Df2
Df1 = 0,5625 МГц,           f02 =1246 МГц,
f01 =1602 МГц,   Df2 = 0,4375 МГц,

где номера K = от 1 до 24. К 1998 г., чтобы не мешать радиоастрономии, будут исключены номера K = от 16 до 20. Спутники в противоположных полушариях получат одинаковые номера. К 2005 г. сохранят только номера K с 1 по 12, а позже - с -7 по +4. На каждом спутнике все сигналы формируют от одного эталонного генератора основной частоты f0 = 5,11 МГц. Несущие частоты находятся в соотношении f L1/f L2 = 9/7. Длины волн l01=18,7 см, l02=24,1 см.
       В ГЛОНАСС эфемериды содержат геоцентрические координаты спутника и другое, а альманах - литер К несущей частоты, время и долготу первого прохождения внутри суток восходящего узла, поправки к наклонению орбиты и периоду обращения, аргумент перигея и эксцентриситет орбиты, сдвиг шкалы времени и другое.

Таблица 6

Характеристики сигналов, передаваемых КА

Параметр ГЛОНАСС GPS
Поляризация радиоволн круговая круговая
Несущие частоты L1 1602,56–1615,5 Мгц 1557,42 Мгц
Несущие частоты L2 1246,44–1256,5 Мгц 1227,6 Мгц
Разделение сигналов частотное кодовое
Объем потока сообщений 7500 бит 37500 бит
Длит. передачи сообщения 2,5 мин 12,5 мин
Скорость передачи данных 50 зн/с 50 зн/с
Повторение меток времени 2 с 6 с

        Счет времени.
        На спутниках эталонные генераторы высокостабильных колебаний одновременно
являются хранителями времени. На борту каждого КА сигналы формируются от четырех
цезиевых атомных стандартов с относительной нестабильностью частоты за сутки около 10-13. Передаваемые радиосигналы несут метки времени. По этим меткам на Земле при помощи станций службы времени производится сверка временных шкал с государственными эталонами. По ним же синхронизируют измерения и в аппаратуре пользователей. Единицей измерений атомного времени АТ является атомная секунда - интервал времени, в течение которого совершается 9192631770 колебаний, соответствующих резонансной частоте энергетического перехода между уровнями сверхтонкой структуры основного состояния атома   цезия-133.
         Существует Международное атомное время TAI (Time Atomic International) и Время спутниковой системы. Естественно их шкалы не совпадают. Время GPS (GPST) было установлено в полночь с 5 на 6 января 1980 г. и на 19 с меньше времени TAI (King et al., 1987). Атомное время течет равномерно и постепенно расходится с так называемым Всемирным временем UT (Universal Time), соответствующим среднему времени Гринвичского меридиана, которое соотнесено с суточным вращением Земли. Различают всемирное время UT0, получаемое из астрономических наблюдений, UT1 - исправленное за смещение мгновенного полюса относительно его среднего положения и UT2 - исправленное UT1 поправками за сезонные вариации вращения Земли.
Поскольку шкалы AT и UT между собой не согласуются, введена промежуточная шкала так называемого координированного времени UTC (Universal Time Coordinated). UTC - атомное время, которое корректируется на 1 с, когда его отклонение от UT1 превышает 0,9 с. Коррекция выполняется в последнюю секунду 31 декабря или 30 июня, или в обе даты. В ноябре 1985 г. GPST = UTC + 4 c (King et al., 1987). В июне 1993 г. GPST опережало UTC на 9 с. В июле 1994 г. это отличие составило 10 с. Системное время ГЛОНАСС корректируется одновременно с UTC и не имеет сдвига в целое число секунд (Глобальная..., 1998).
        В приемнике пользователя атомных стандартов частоты нет. Устанавливать их там было бы слишком дорого. Поэтому сдвиг шкалы времени в АП может быть на несколько порядков больше, чем на КА. К счастью этот сдвиг практически одинаков по отношению к измерениям псевдодальностей до всех наблюдаемых в данный момент спутников. Это - постоянная систематическая погрешность. Ее можно исключить, если измерять псевдодальности как минимум до 4 спутников. Четыре измерения позволят вычислить четыре параметра - три координаты, определяющие положение приемника в земном пространстве, и сдвиг шкалы времени (уход частоты) в приемнике.
